Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

13 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 2 (1000kVA)
Descripción general de la carga: La Subestación 2 a través del Transformador Principal alimenta a un sistema de Aire Acondicionado, Data Center y demás cargas.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 220 V
Demanda Contratada: 1300 kW
Corriente de Demanda Máxima \(I_L\) en PCC: 24.24 A
Corriente Máxima de Corto Circuito \(Icc\): 11.79 kA
Transformador del Tablero: 1000 kVA
Medición: Mensual
Fecha de medición inicial: 11/05/2025
Fecha de medición final: 11/06/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (V) 128.19 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.9 NO CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 10.87 CUMPLE APLICA
Flicker Pst - - APLICA
Flicker Plt - - APLICA
Desbalance Dv % 0.51 CUMPLE APLICA
Desbalance Di % 4.54 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
12 5.5 5 2 1 15

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Se revisaron los parámetros que competen al código de red en este transformador, resultando que no cumple con el factor de potencia para todo el mes. Estrictamente por transformador no aplica el código de red, pero su evaluación se hace con la finalidad de identificar el origen de cualquier incumplimiento.
Importante
  • Se tiene un factor de potencia a final del mes de 0.95, y un promedio de 0.90. Se observará en el próximo mes un factor de potencia de 0.95.
Precaución
  • Nada grave que atender respecto al código de red.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
0.00 355.81 402.52 405.06 462.44 480.57 532.95
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−38.90 110.90 156.85 158.86 204.35 212.98 234.39
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
0.00 380.11 434.64 436.75 504.01 523.90 582.58
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.29 0.90 0.93 0.93 0.96 0.96 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.16 1.49 1.78 1.81 2.21 2.36 3.03
TDD (%)
min. p5 p50 mean. p95 p99 max.
0.00 4.08 5.03 5.84 10.87 12.17 18.61
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.26 0.35 0.44 0.43 0.51 0.53 0.66
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 3.60 4.53 4.54 5.51 6.31 17.92
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.03 60.04 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
124.23 125.79 128.18 128.19 130.58 130.89 131.38
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
1,060.34 1,081.92 1,117.60 1,117.74 1,159.61 1,168.96 1,180.63

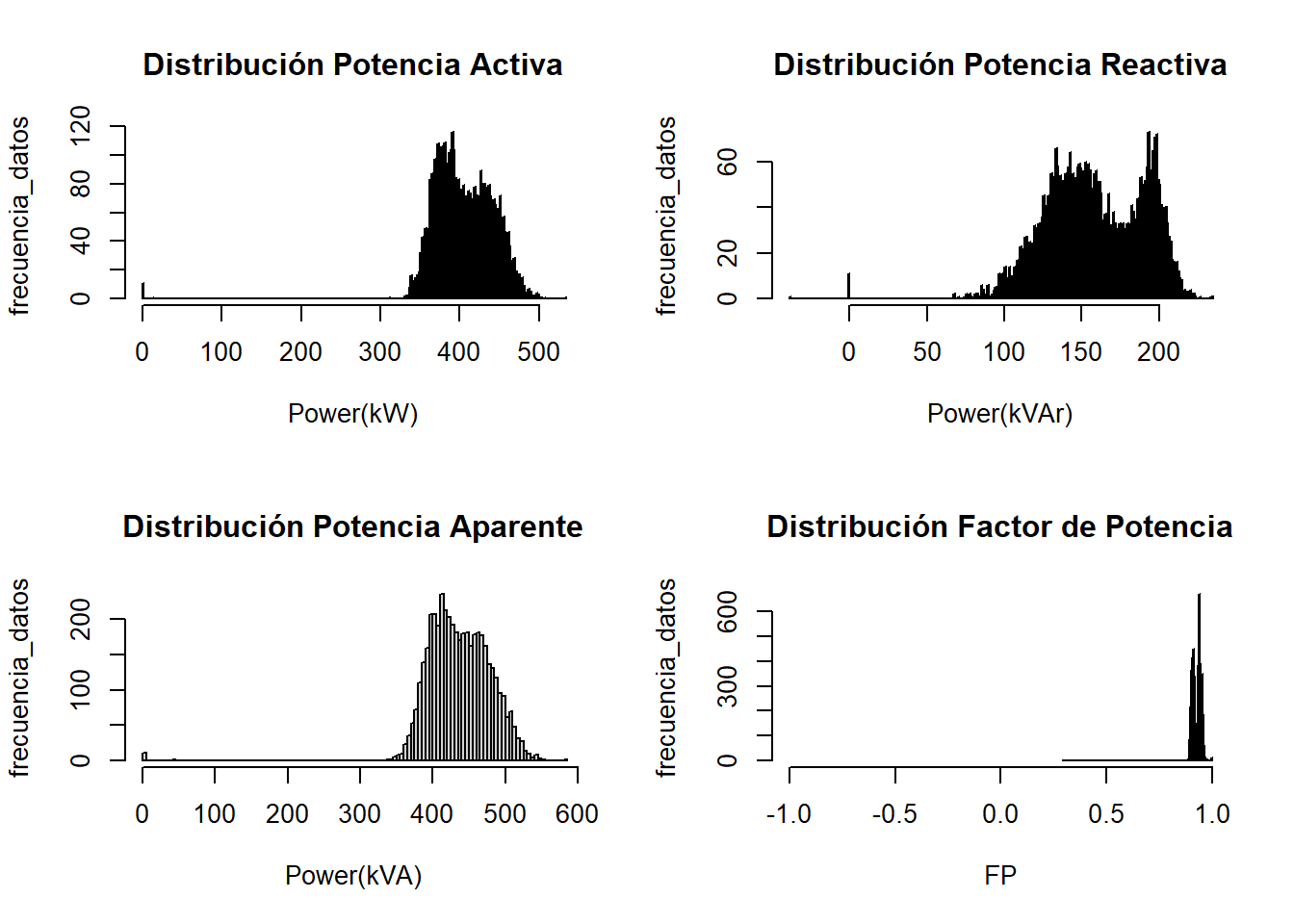

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 0 Min. :-39 Min. : 0
1st Qu.:378 1st Qu.:136 1st Qu.:407
Median :403 Median :157 Median :435
Mean :405 Mean :159 Mean :437
3rd Qu.:433 3rd Qu.:188 3rd Qu.:467
Max. :533 Max. :234 Max. :583
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.29 0.9 0.93 0.93 0.96 0.96 1

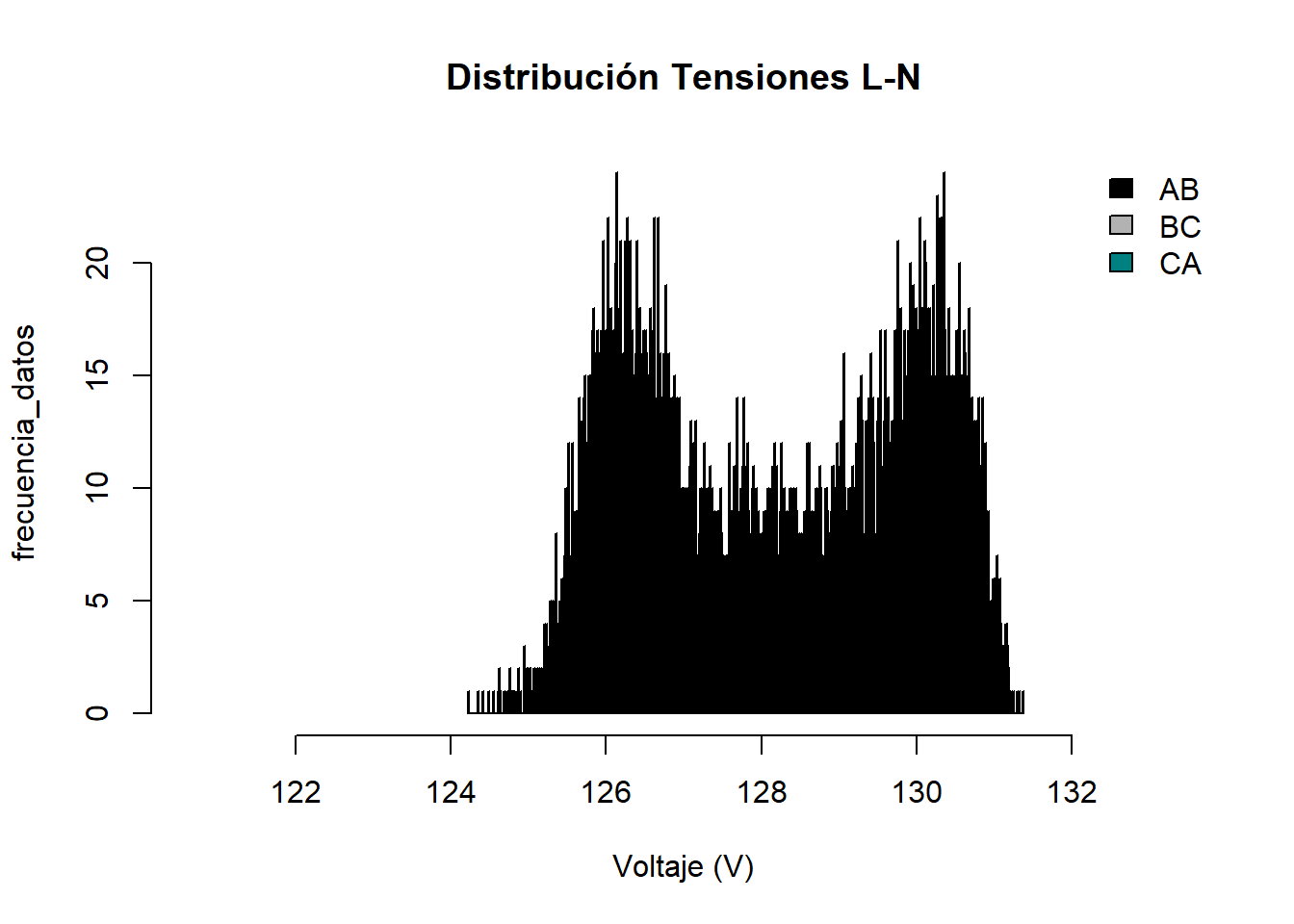

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VA VB VC
Min. :124 Min. :124 Min. :125
1st Qu.:127 1st Qu.:126 1st Qu.:127
Median :128 Median :128 Median :128
Mean :128 Mean :128 Mean :128
3rd Qu.:130 3rd Qu.:130 3rd Qu.:130
Max. :131 Max. :131 Max. :131
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
124.23 125.79 128.18 128.19 130.58 130.89 131.38

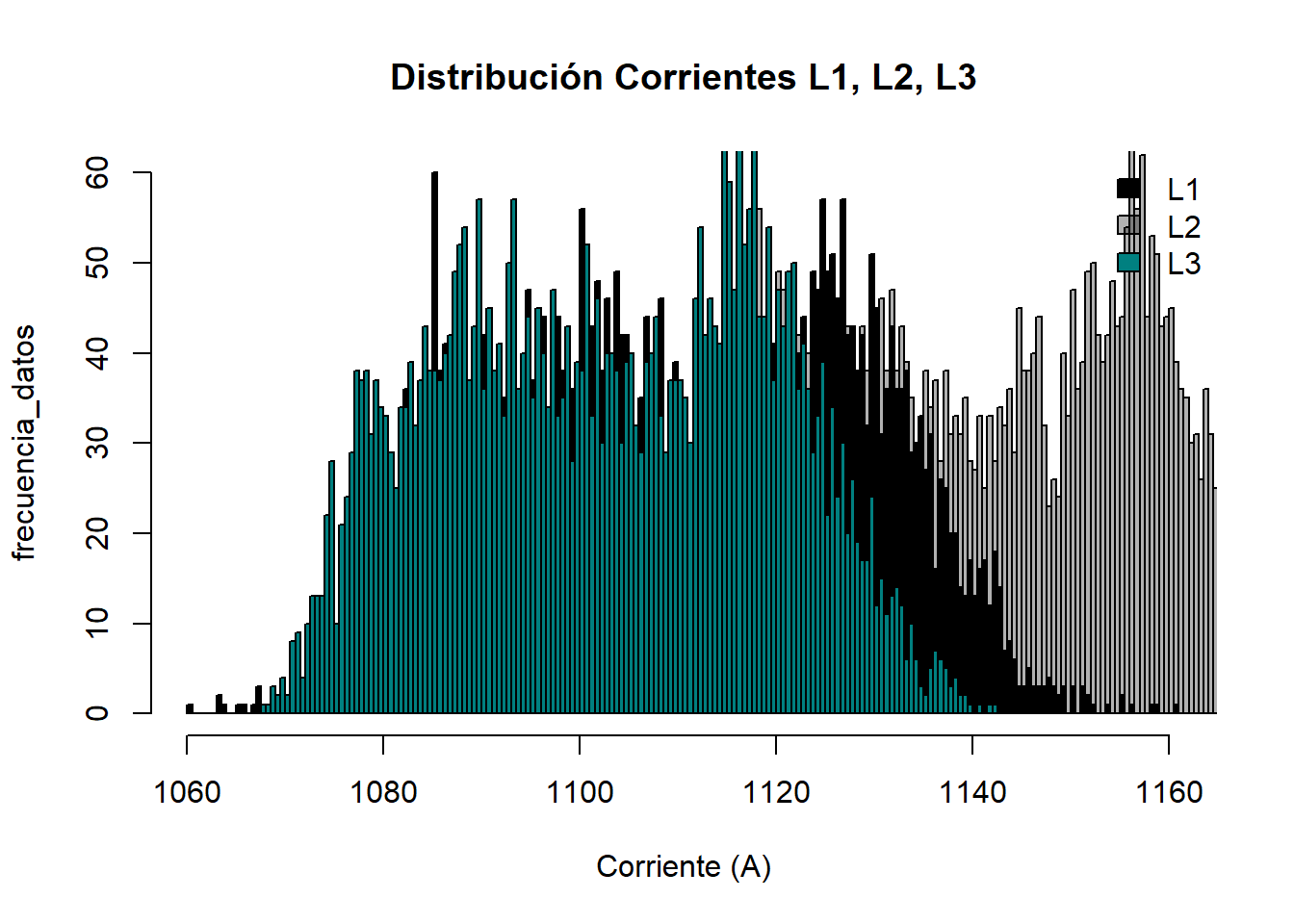

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. :1060 Min. :1094 Min. :1068
1st Qu.:1096 1st Qu.:1125 1st Qu.:1089
Median :1110 Median :1140 Median :1103
Mean :1110 Mean :1140 Mean :1103
3rd Qu.:1125 3rd Qu.:1155 3rd Qu.:1117
Max. :1161 Max. :1181 Max. :1142

Sección: Desbalances

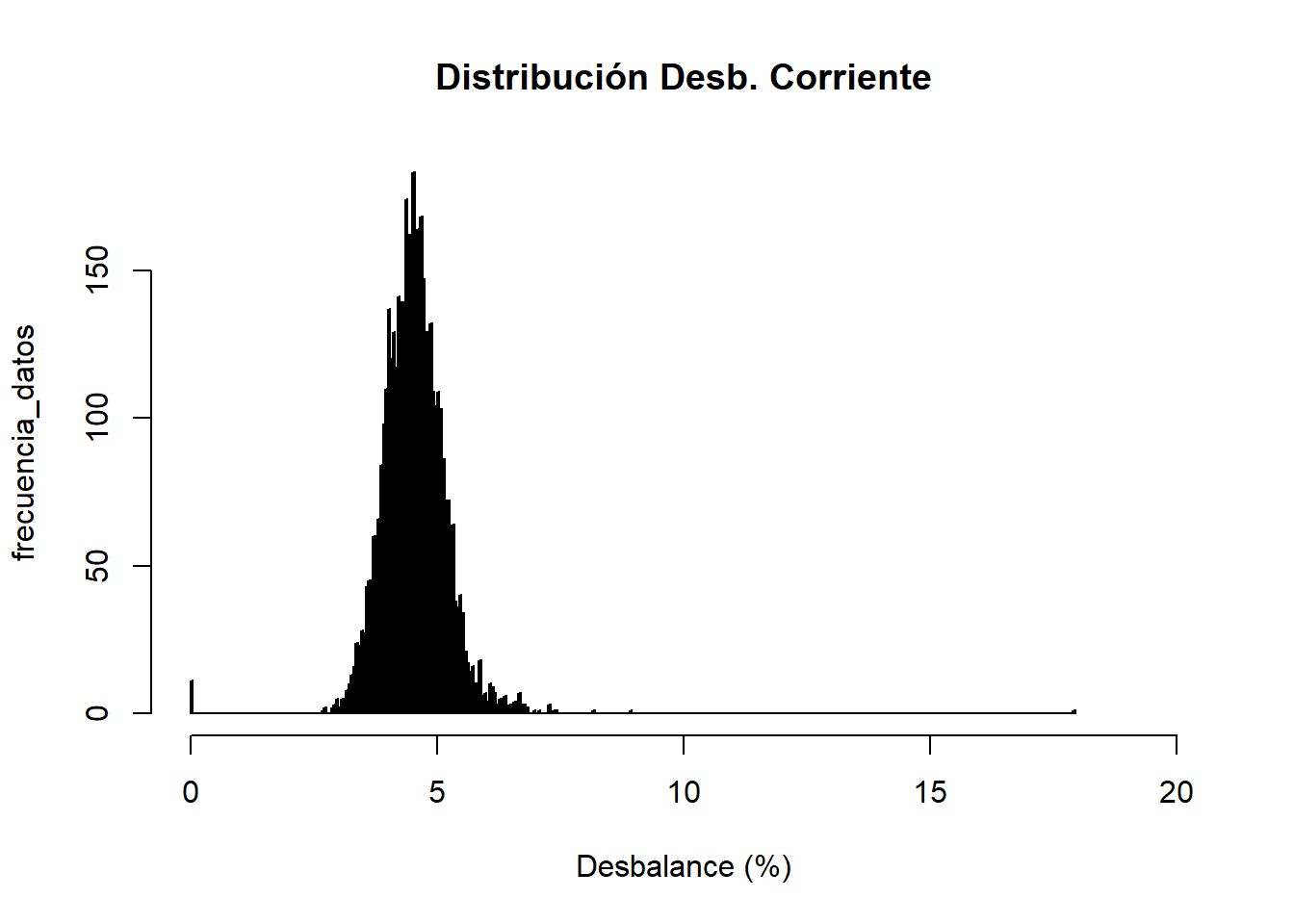

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0 3.6 4.53 4.54 5.51 6.31 17.92

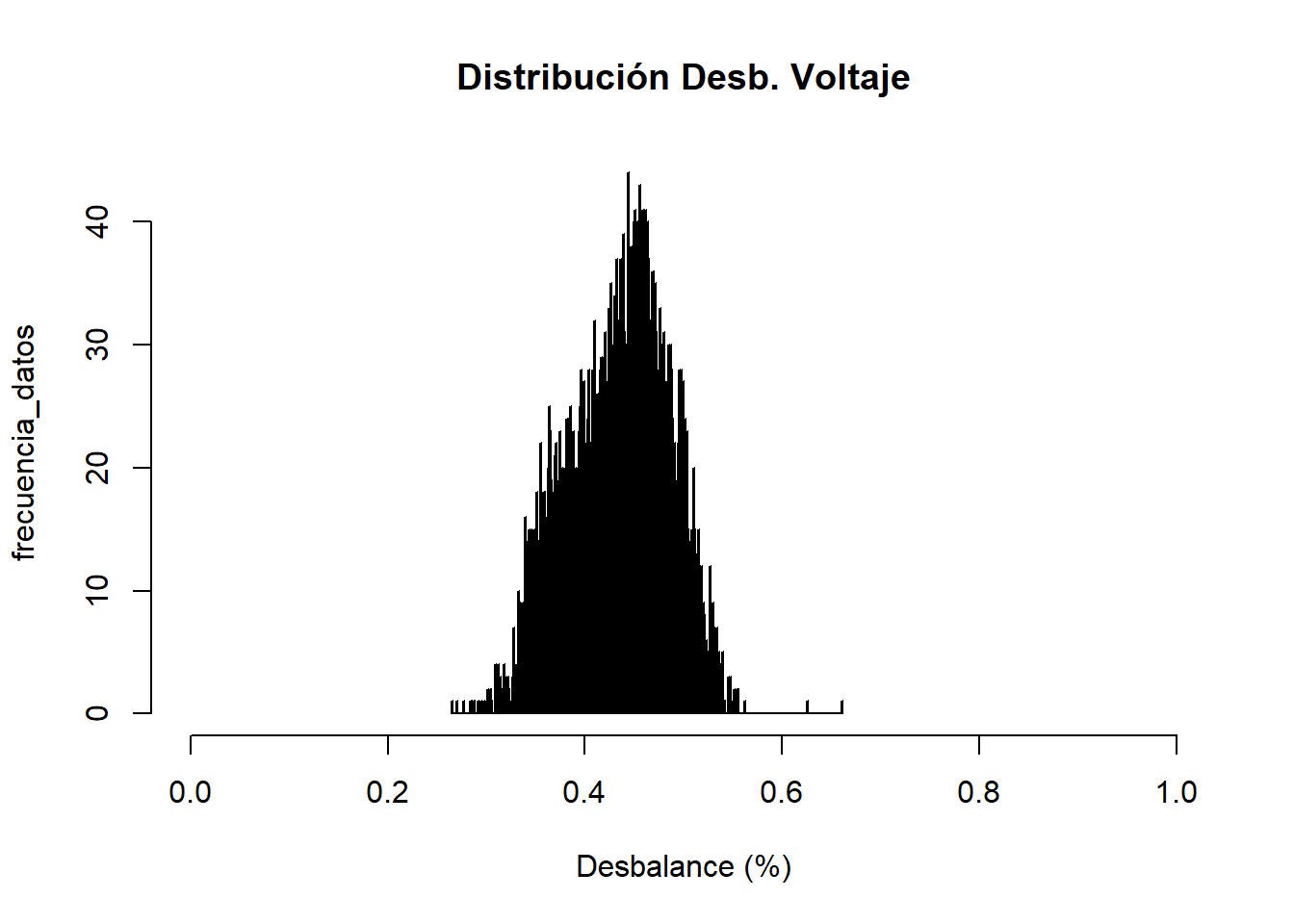

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.26 0.35 0.44 0.43 0.51 0.53 0.66

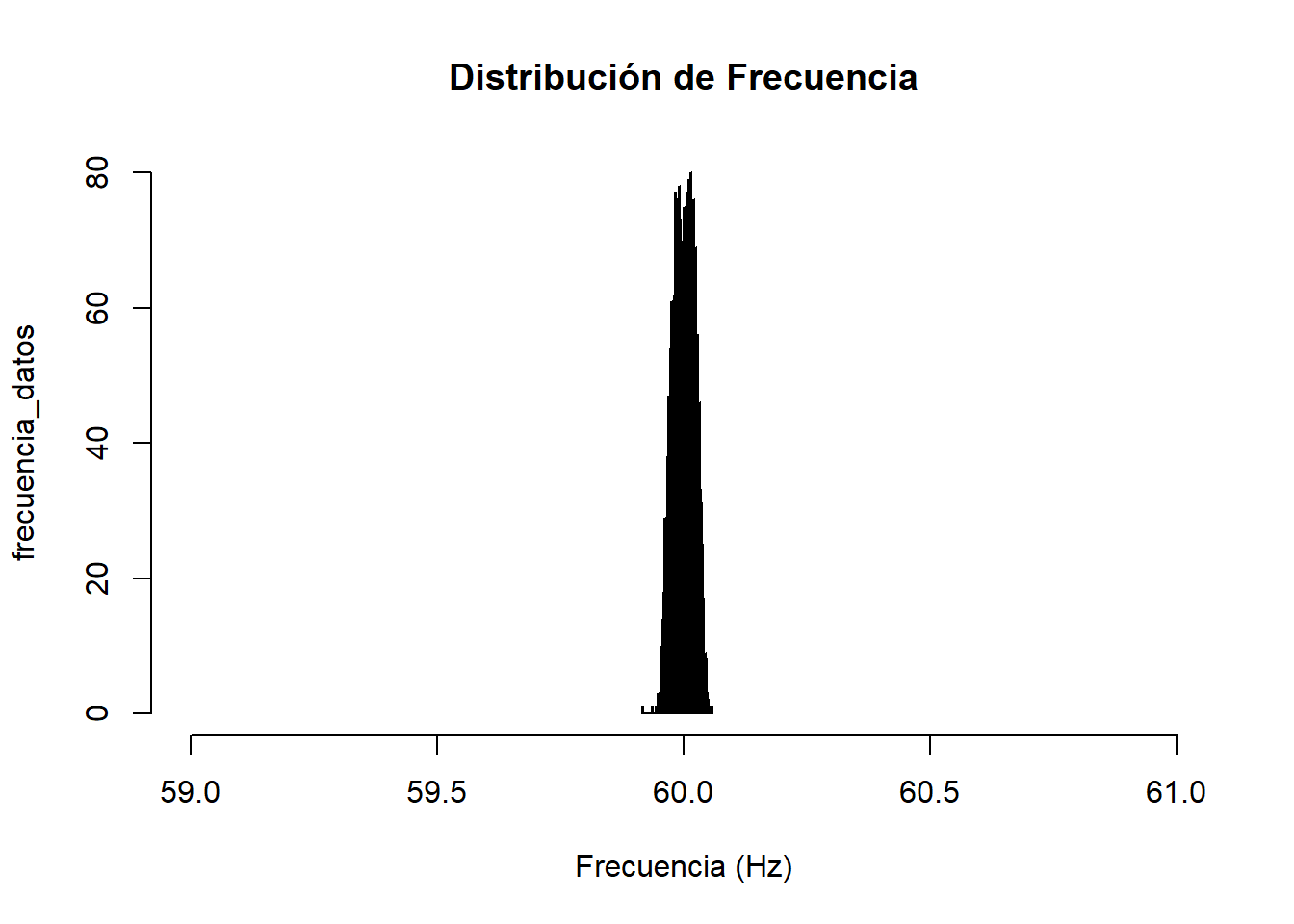

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60 60 60.03 60.04 60.06

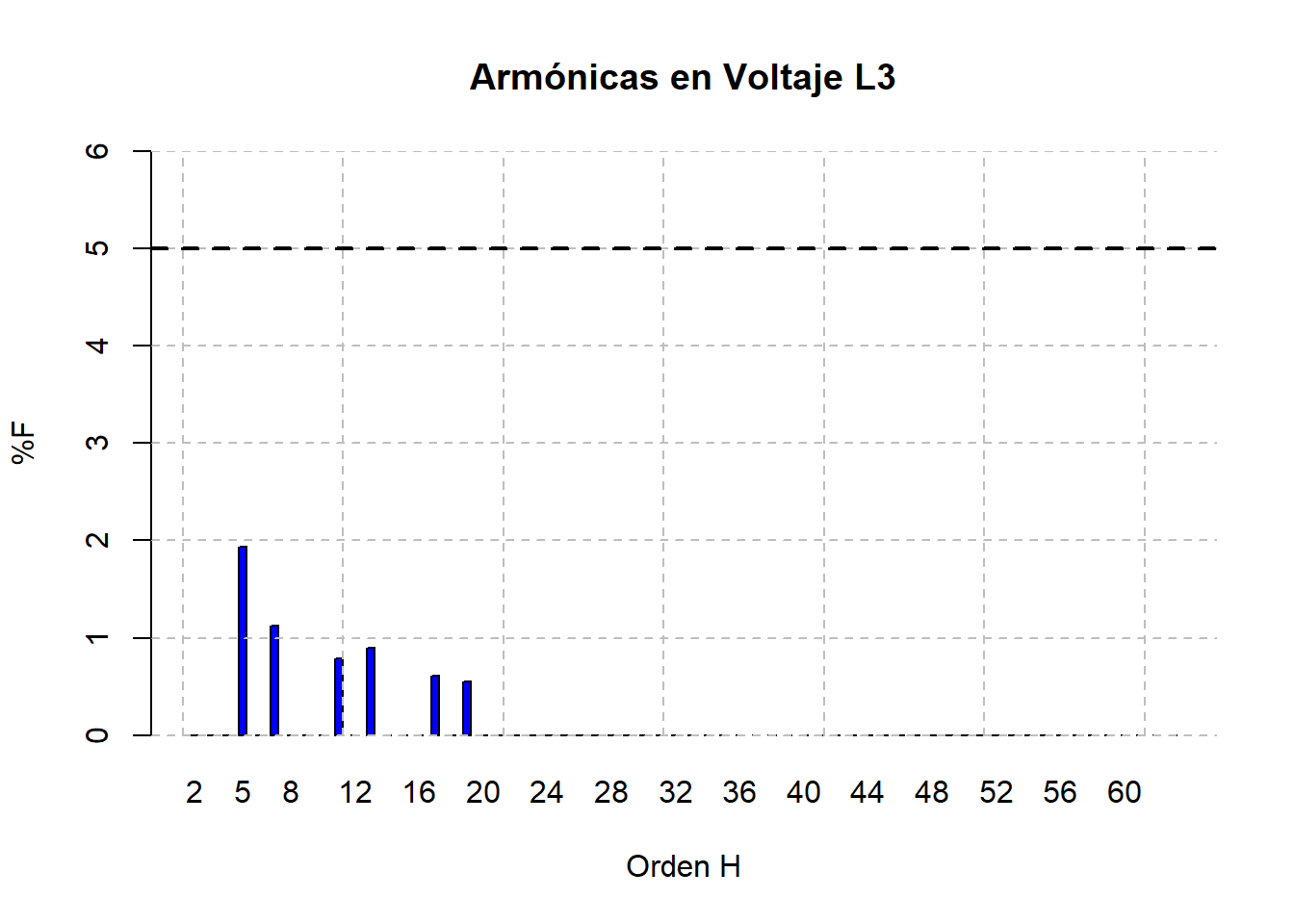

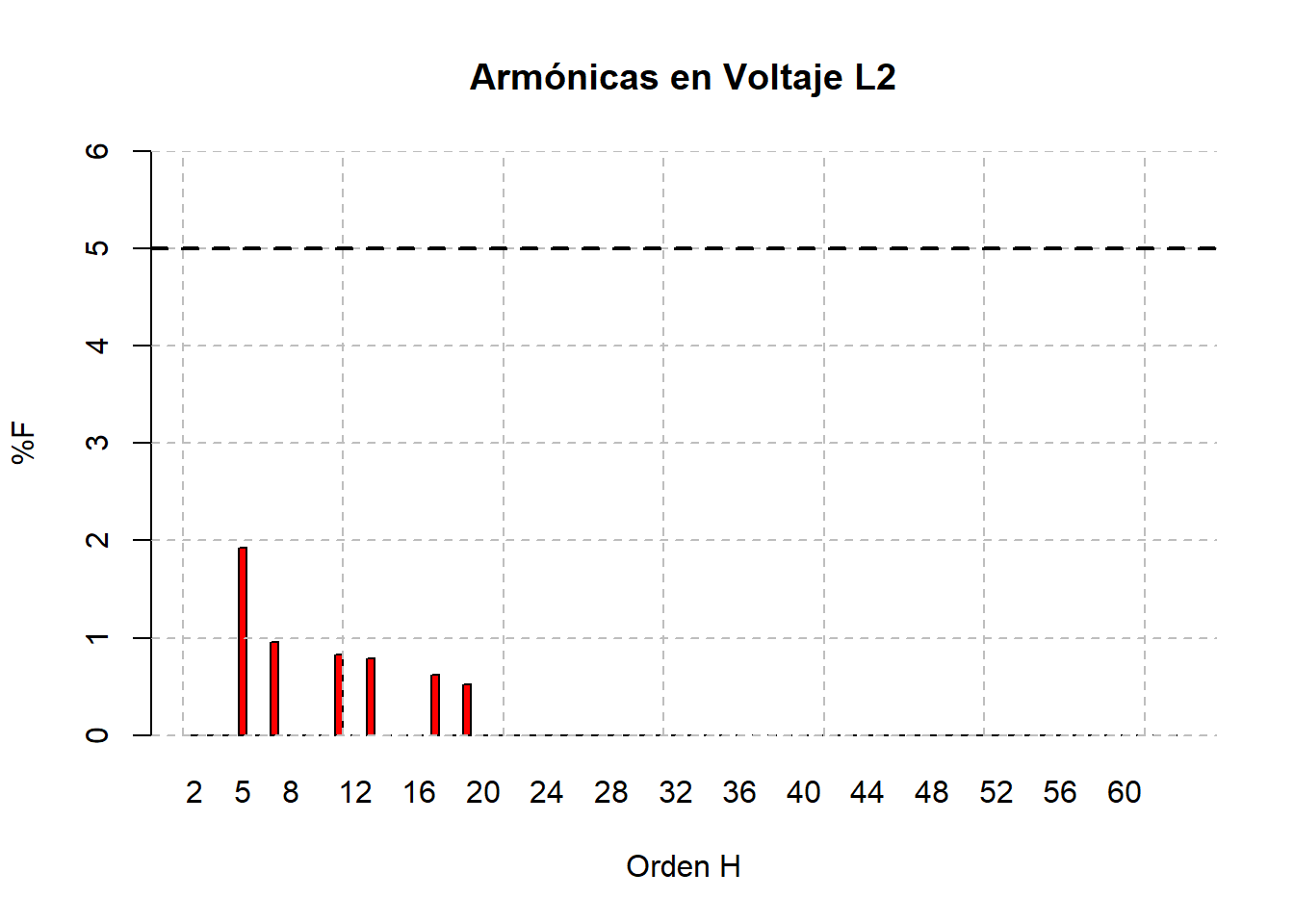

Sección: Armónicas en Voltaje

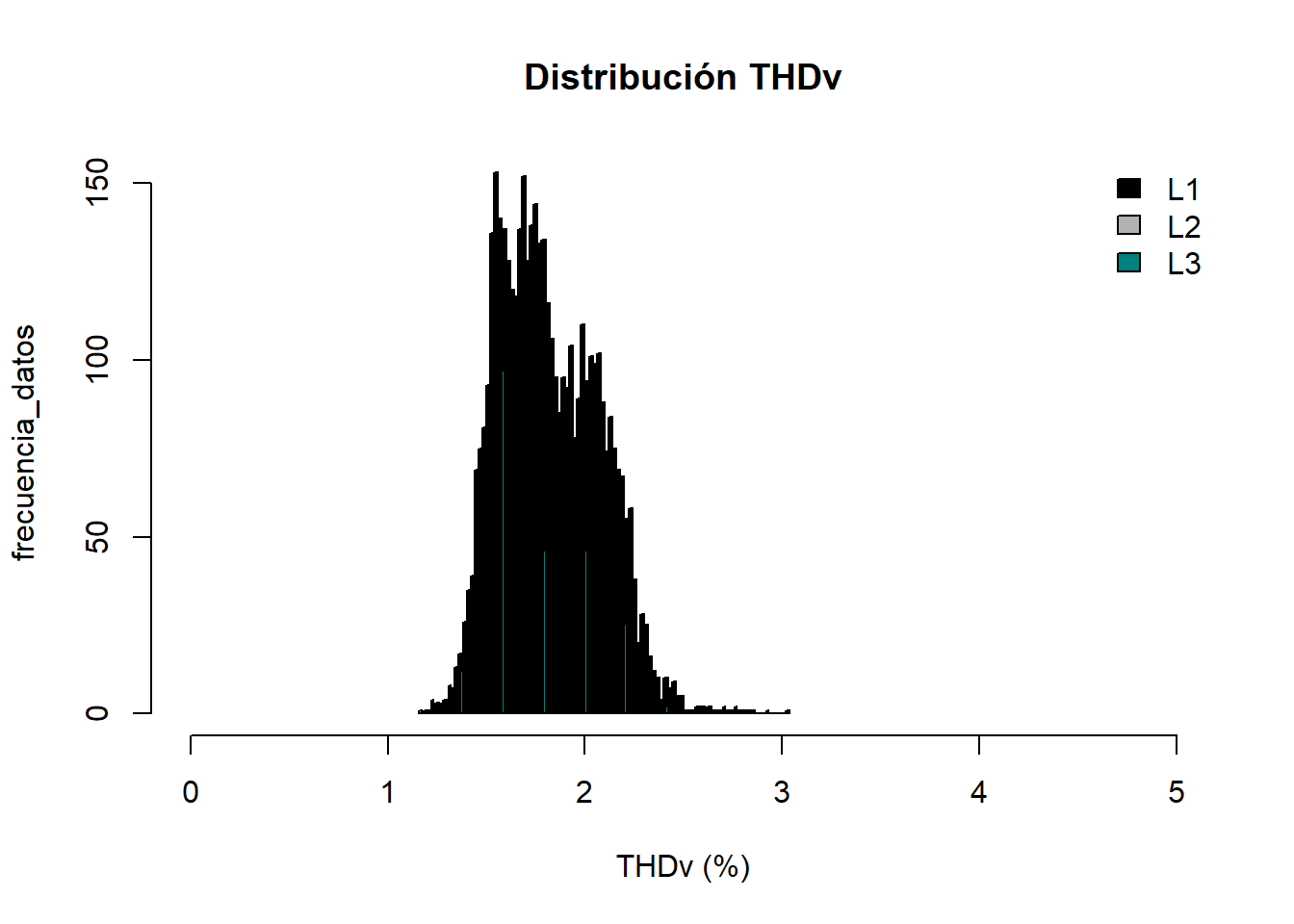

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.2 Min. :1.2
1st Qu.:1.6 1st Qu.:1.6 1st Qu.:1.6
Median :1.8 Median :1.8 Median :1.8
Mean :1.8 Mean :1.8 Mean :1.8
3rd Qu.:2.0 3rd Qu.:2.0 3rd Qu.:2.0
Max. :3.0 Max. :2.9 Max. :3.0

Sección: Armónicas en Corriente

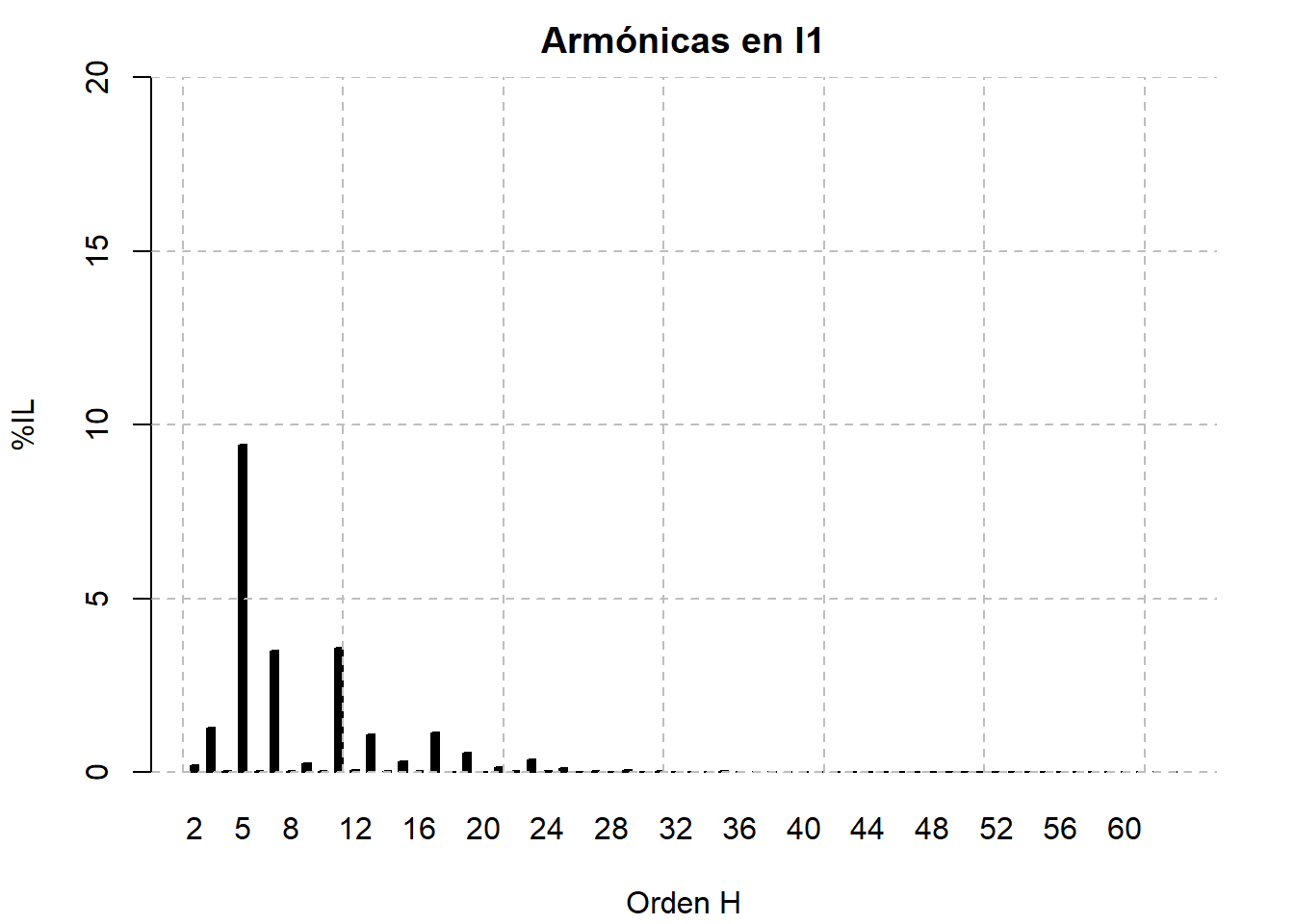

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.19
3 1.28
4 0.03
5 9.42
6 0.02
7 3.48
8 0.02
9 0.25
10 0.03
11 3.57
12 0.05
13 1.09
14 0.02
15 0.31
16 0.02
17 1.13
18 0.01
19 0.55
20 0.01
21 0.14
22 0.03
23 0.35
24 0.04
25 0.11
26 0.00
27 0.03
28 0.01
29 0.07
30 0.00
31 0.04
32 0.00
33 0.01
34 0.00
35 0.02
36 0.00
37 0.01
38 0.00
39 0.01
40 0.00
41 0.01
42 0.00
43 0.01
44 0.00
45 0.01
46 0.00
47 0.01
48 0.00
49 0.01
50 0.00
51 0.01
52 0.00
53 0.01
54 0.00
55 0.00
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.00
62 0.00
63 0.00

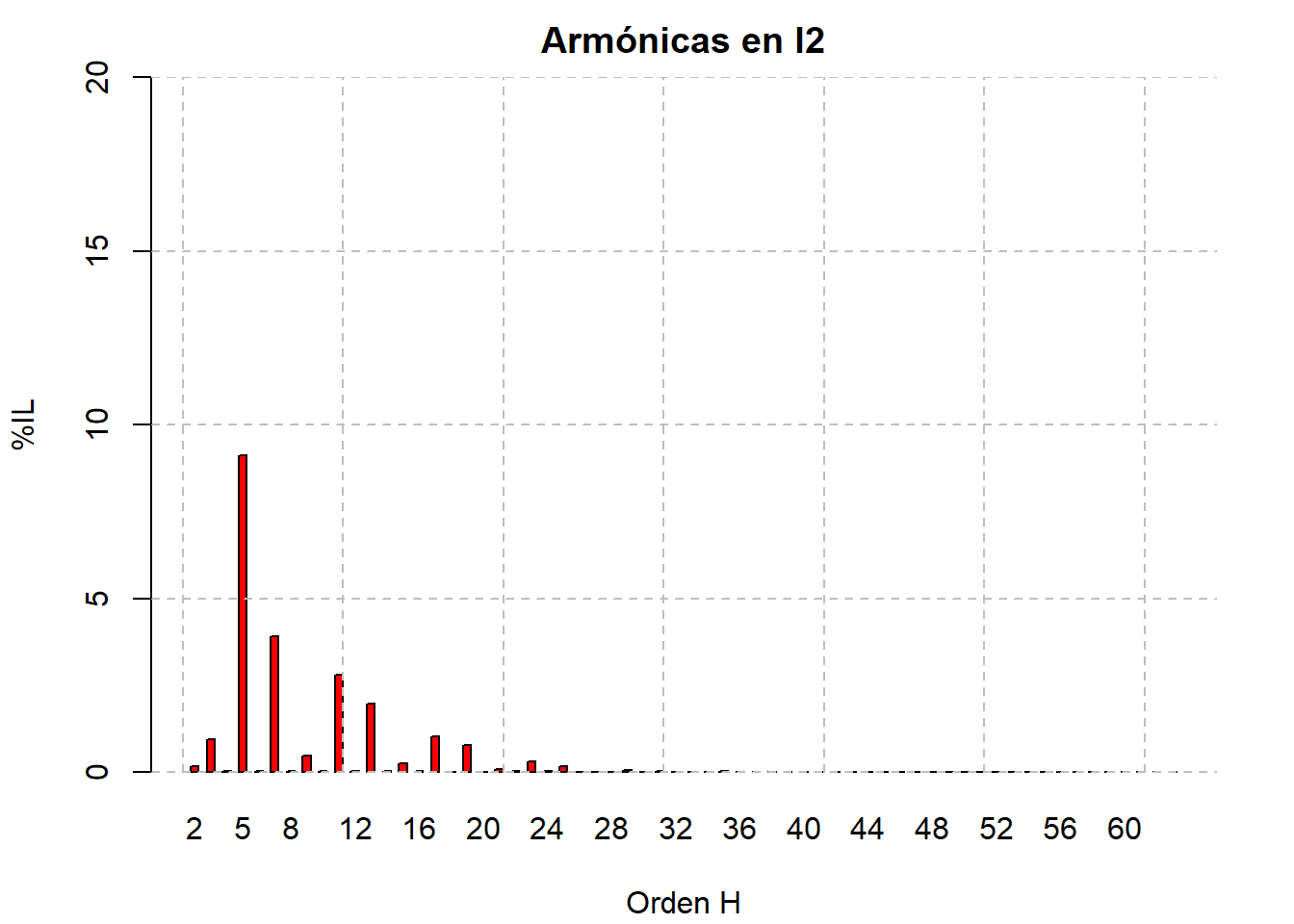

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.18
3 0.94
4 0.04
5 9.11
6 0.02
7 3.90
8 0.02
9 0.47
10 0.03
11 2.79
12 0.04
13 1.98
14 0.02
15 0.26
16 0.02
17 1.03
18 0.01
19 0.77
20 0.01
21 0.08
22 0.03
23 0.31
24 0.04
25 0.17
26 0.00
27 0.01
28 0.01
29 0.07
30 0.00
31 0.04
32 0.00
33 0.01
34 0.00
35 0.02
36 0.00
37 0.01
38 0.00
39 0.00
40 0.00
41 0.01
42 0.00
43 0.01
44 0.00
45 0.00
46 0.00
47 0.01
48 0.00
49 0.01
50 0.00
51 0.00
52 0.00
53 0.01
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00
Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.19
3 1.46
4 0.03
5 9.80
6 0.02
7 4.46
8 0.02
9 0.45
10 0.04
11 2.91
12 0.06
13 2.15
14 0.02
15 0.30
16 0.02
17 0.92
18 0.01
19 0.80
20 0.01
21 0.07
22 0.02
23 0.20
24 0.04
25 0.19
26 0.00
27 0.03
28 0.01
29 0.04
30 0.00
31 0.04
32 0.00
33 0.01
34 0.00
35 0.01
36 0.00
37 0.01
38 0.00
39 0.00
40 0.00
41 0.01
42 0.00
43 0.01
44 0.00
45 0.01
46 0.00
47 0.01
48 0.00
49 0.01
50 0.00
51 0.01
52 0.00
53 0.01
54 0.00
55 0.02
56 0.00
57 0.01
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.01
Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
0 4.08 5.03 5.84 10.87 12.17 18.61
