Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

13 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 2 (1000kVA)
Descripción general de la carga: La Subestación 2 a través del Transformador Principal alimenta a un sistema de Aire Acondicionado, Data Center y demás cargas.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/05/2025
Fecha de medición final: 11/06/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Los índices de todos los parámetros de calidad de la energía evaluados se encuentran dentro de los límites recomendados por el IEEE. Estos parámetros son voltaje RMS, factor de potencia, índices de distorsión armónica en voltaje y corriente, y desbalances, todos ellos dentro de los límites recomendados.
Importante

  • Se observaron dos caídas de tensión, el 14/05/2025 a las 00:10 h, 16/05/2025 a las 22:50 h, estos disturbios se observaron también en el transformador 1, por lo que el problema seguramente llegó del suministro. Es importante verificar si estos disturbios en el voltaje tuvieron algún efecto adverso en la operación de los equipos del centro de carga. El mes pasado se tuvieron 3 disturbios en la tensión.

  • Las armónicas en la tensión tienen un comportamiento típico, siendo las armónicas 5, 7, 11, 13, 17 y 19 en el mismo orden de magnitud. El comportamiento de las armónicas cambio al mes anterior donde sus magnitudes mayores eran en el orden 5,7, 17, 19, 11, 13.

  • Se observó un cambio de FP de 0.91 a 0.93 a partir del 24 de mayo, y después una mejora del 0.93 a 0.95 a partir del 5 de junio.

  • El THD de la corriente paso de 4.8% a 5% a partir del 24 de mayo, y después paso de 5% a 10% a partir del 5 de junio. Este aumento coincide con los cambios del factor de potencia.

Precaución
  • Se debe de verificar que la mejora en el FP a partir del 5 de junio no ponga en peligro los bancos de capacitores, esto debido a que se observó una elevación del 5% al 10% de la distorsión armónica de la corriente.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 128.19 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.93 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.21 0 - 5 %
THDi % 10.87 ---
Flicker Pst - 0-1 p.u.
Flicker Plt - 0-0.8 p.u.
Desbalance Dv % 0.51 0 - 2 %
Desbalance Di % 5.51 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
0.00 355.81 402.52 405.06 462.44 480.57 532.95
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−38.90 110.90 156.85 158.86 204.35 212.98 234.39
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
0.00 380.11 434.64 436.75 504.01 523.90 582.58
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.29 0.90 0.93 0.93 0.96 0.96 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.16 1.49 1.78 1.81 2.21 2.36 3.03
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.00 4.08 5.03 5.84 10.87 12.17 18.61
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.26 0.35 0.44 0.43 0.51 0.53 0.66
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 3.60 4.53 4.54 5.51 6.31 17.92
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.03 60.04 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
124.23 125.79 128.18 128.19 130.58 130.89 131.38
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
1,060.34 1,081.92 1,117.60 1,117.74 1,159.61 1,168.96 1,180.63
Factor K
min. p5 p50 mean. p95 p99 max.
0.00 1.00 1.10 1.14 1.40 1.50 3.70

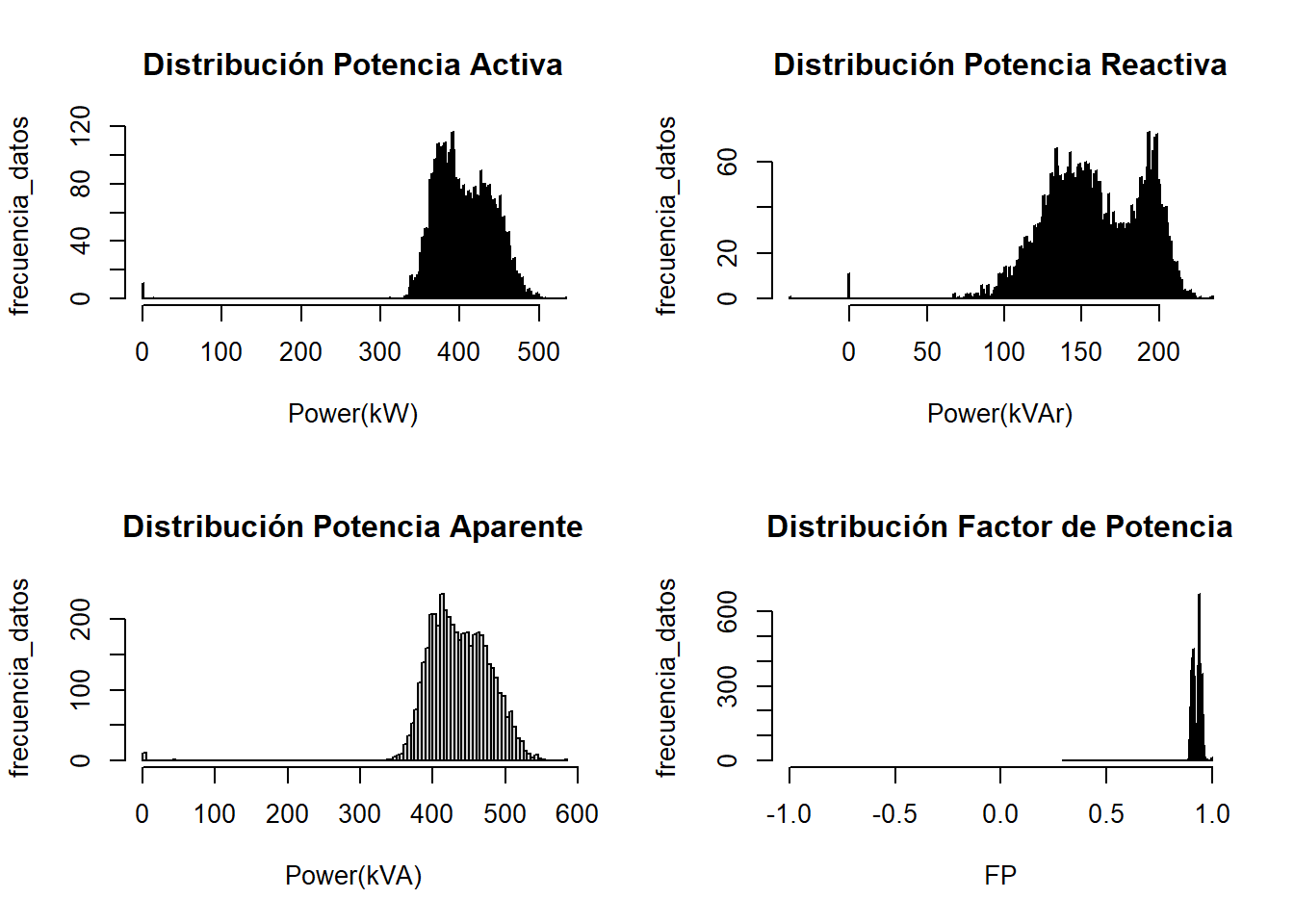

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 0 Min. :-39 Min. : 0 Min. :0.29
1st Qu.:378 1st Qu.:136 1st Qu.:407 1st Qu.:0.91
Median :403 Median :157 Median :435 Median :0.93
Mean :405 Mean :159 Mean :437 Mean :0.93
3rd Qu.:433 3rd Qu.:188 3rd Qu.:467 3rd Qu.:0.94
Max. :533 Max. :234 Max. :583 Max. :1.00

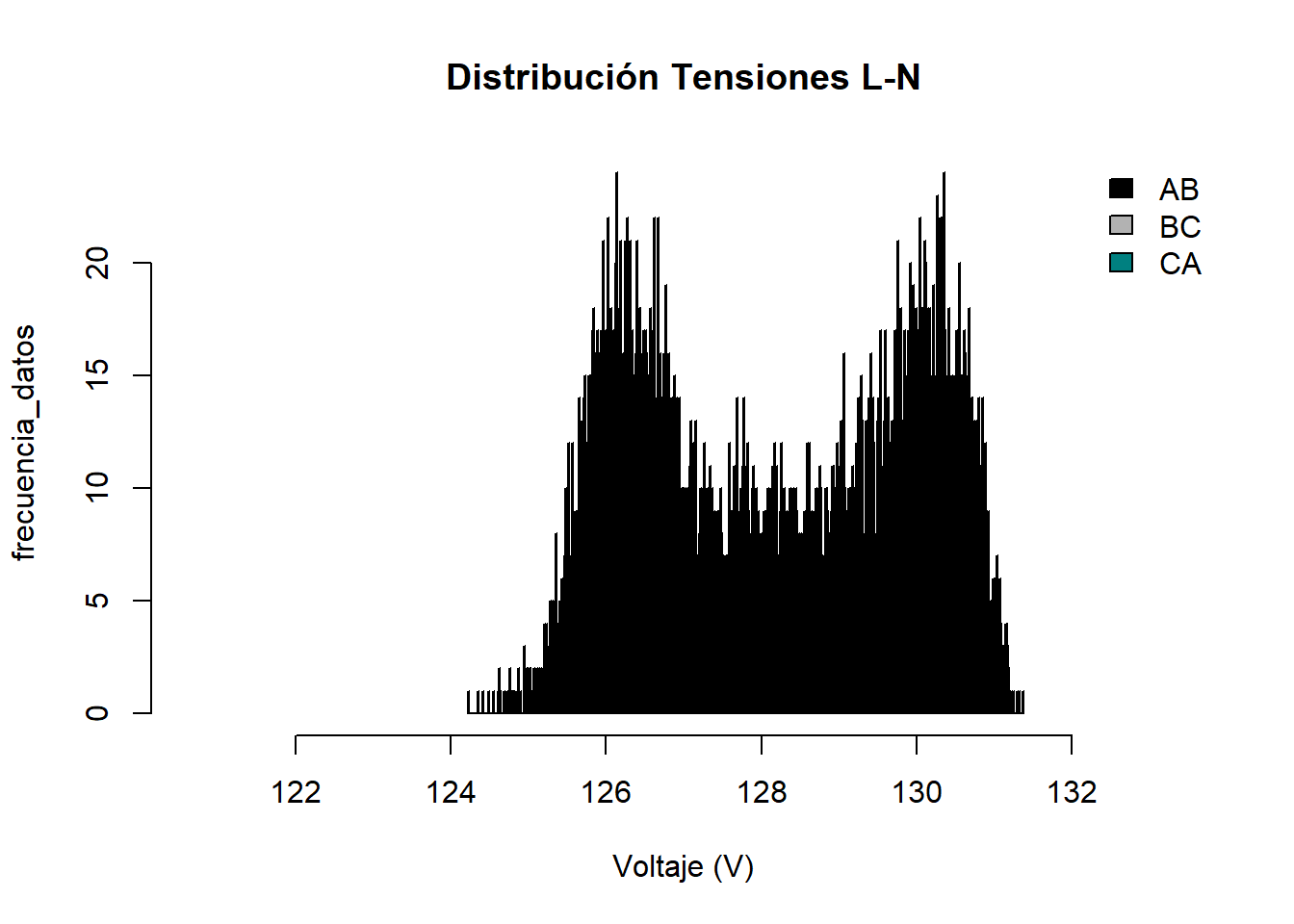

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VA VB VC
Min. :124 Min. :124 Min. :125
1st Qu.:127 1st Qu.:126 1st Qu.:127
Median :128 Median :128 Median :128
Mean :128 Mean :128 Mean :128
3rd Qu.:130 3rd Qu.:130 3rd Qu.:130
Max. :131 Max. :131 Max. :131

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes

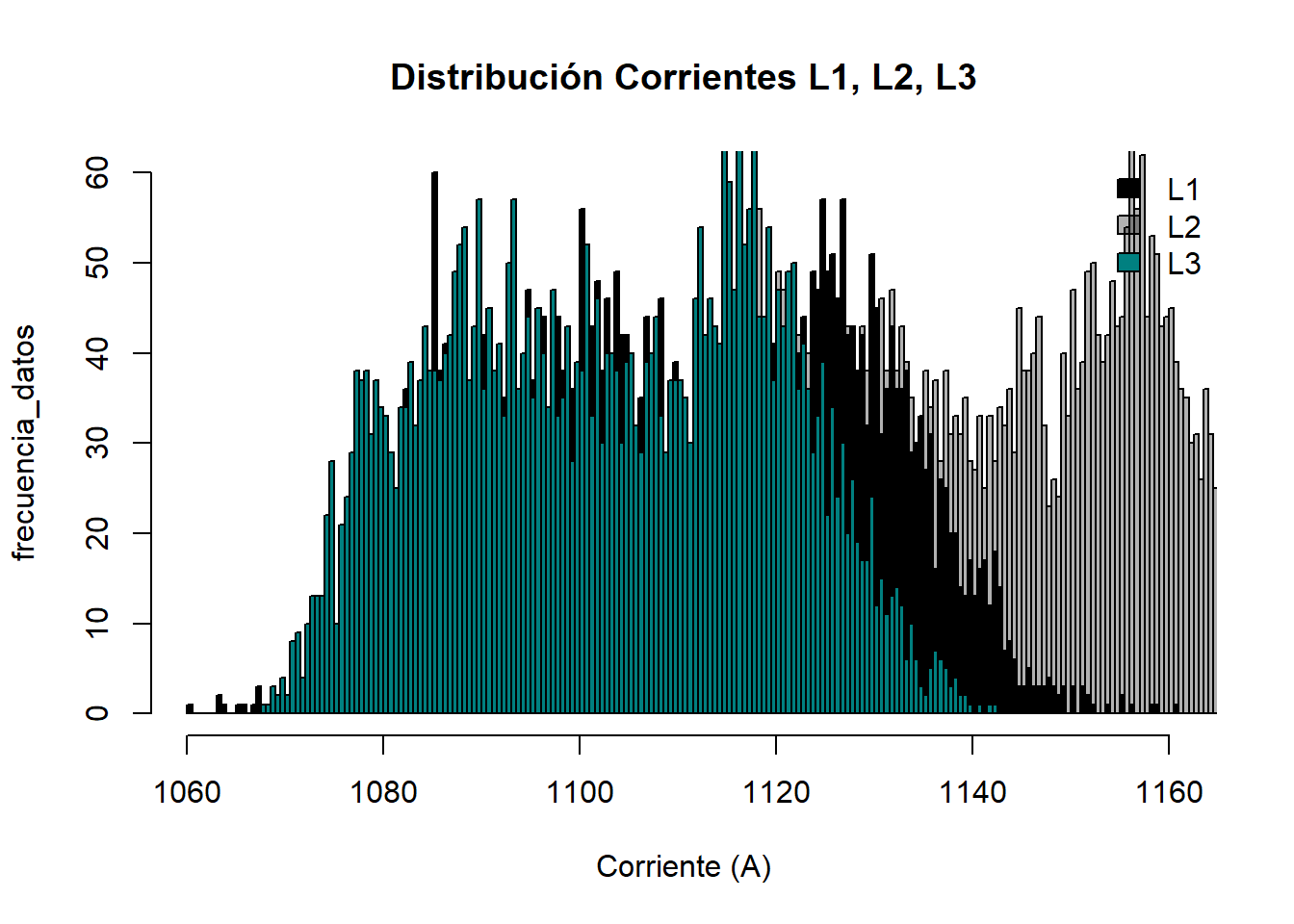

I1 I2 I3
Min. :1060 Min. :1094 Min. :1068
1st Qu.:1096 1st Qu.:1125 1st Qu.:1089
Median :1110 Median :1140 Median :1103
Mean :1110 Mean :1140 Mean :1103
3rd Qu.:1125 3rd Qu.:1155 3rd Qu.:1117
Max. :1161 Max. :1181 Max. :1142

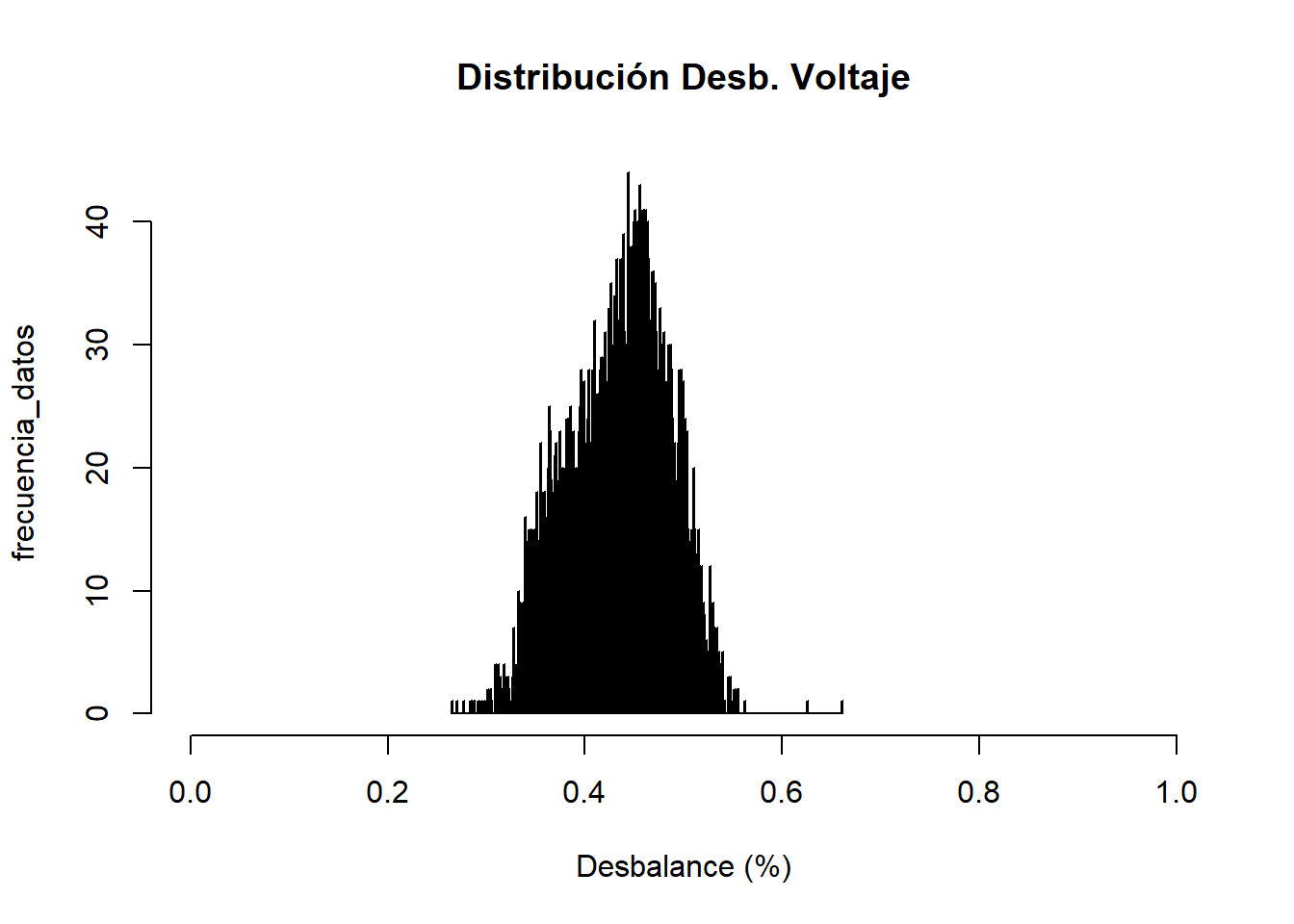

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.0 Min. :0.26
1st Qu.: 4.1 1st Qu.:0.40
Median : 4.5 Median :0.44
Mean : 4.5 Mean :0.43
3rd Qu.: 4.9 3rd Qu.:0.47
Max. :17.9 Max. :0.66

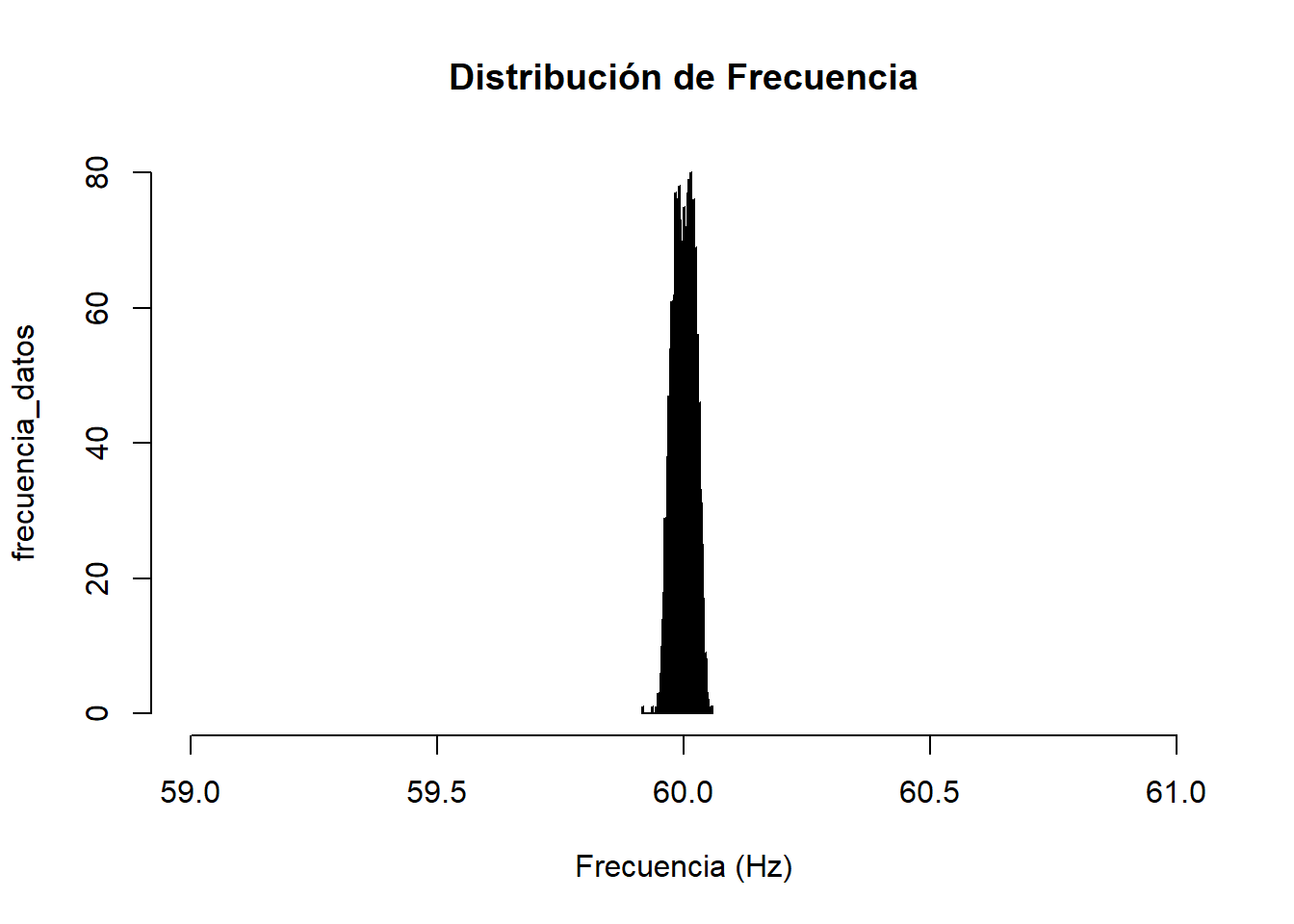

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.92
1st Qu.:59.99
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.06

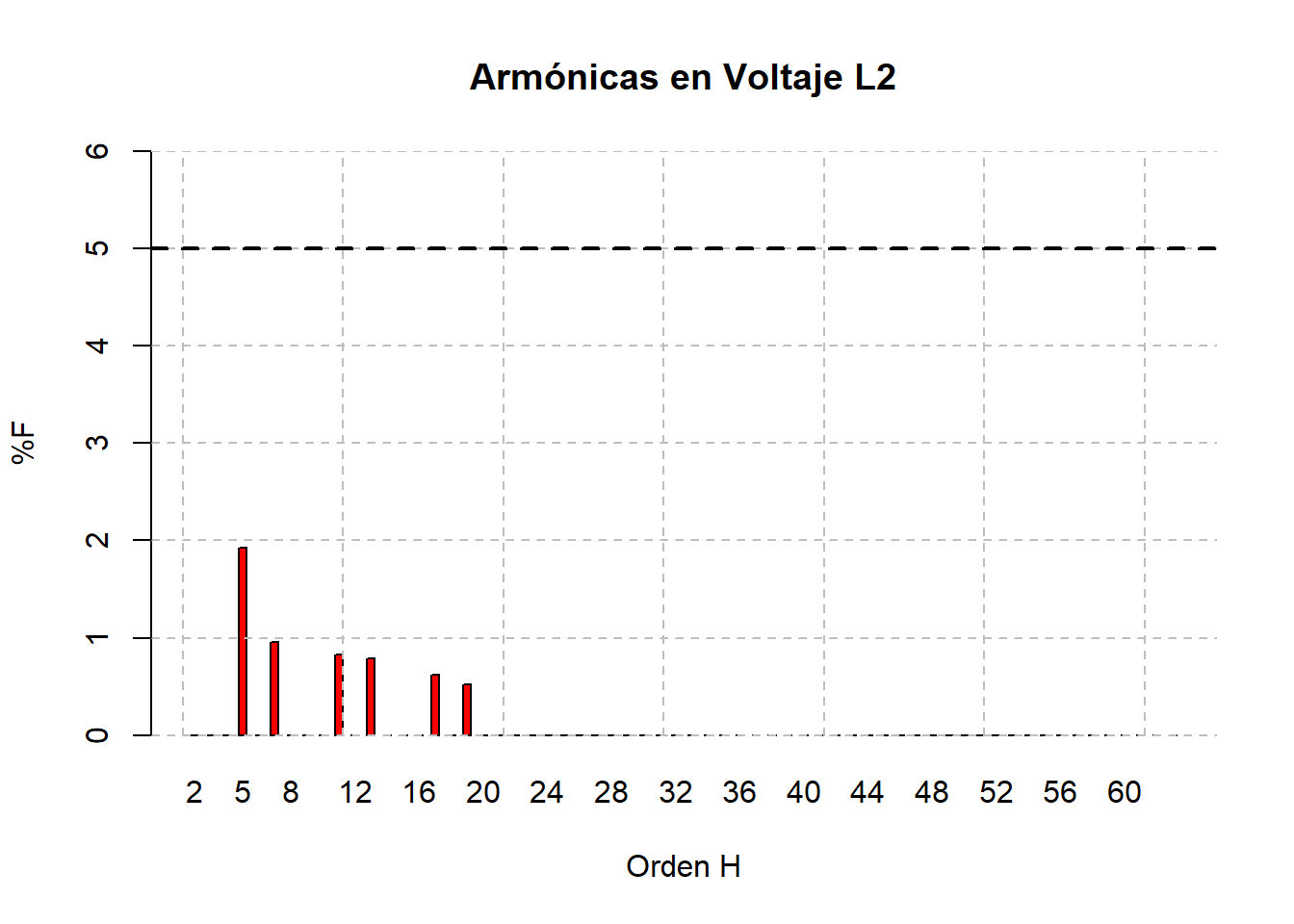

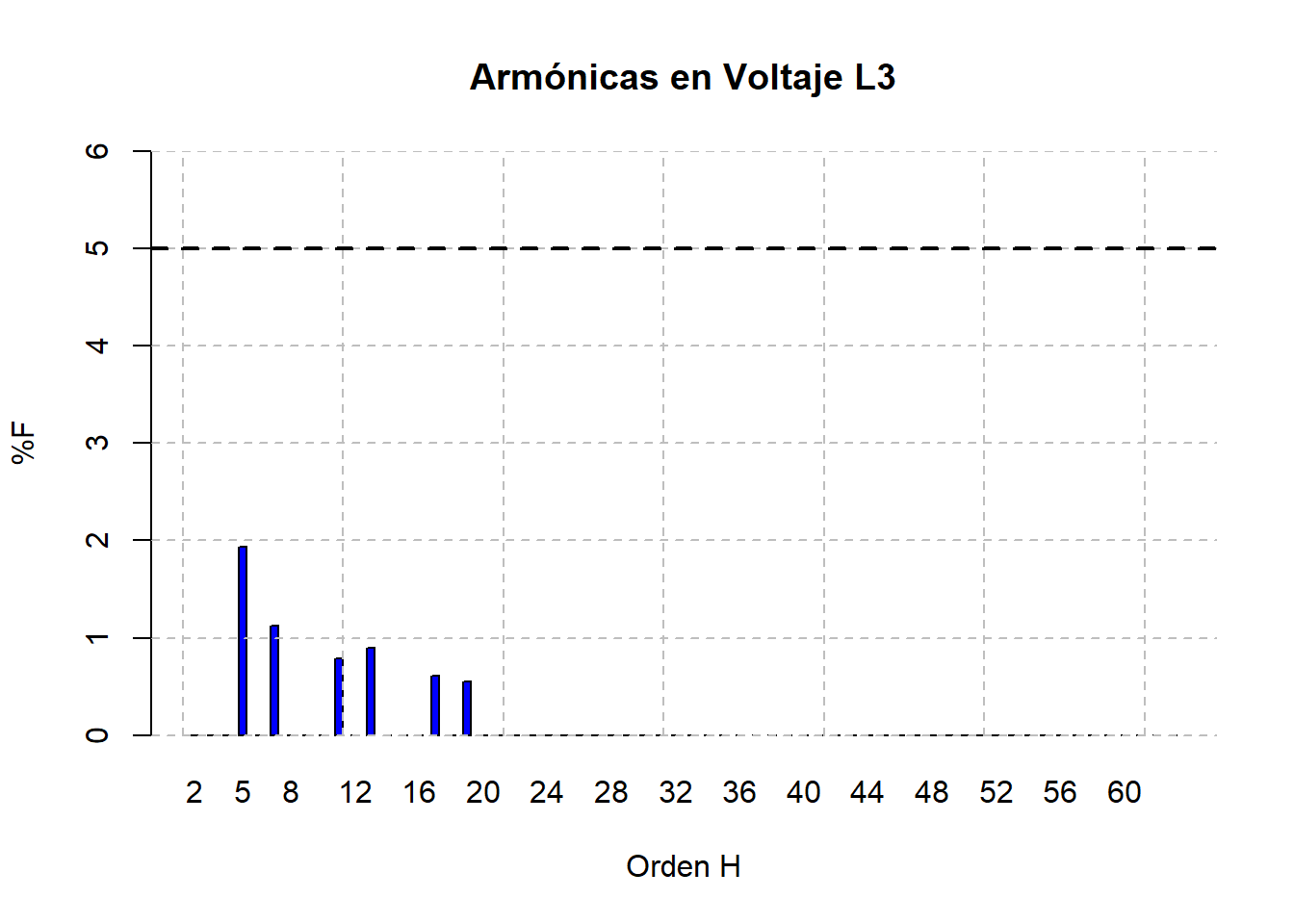

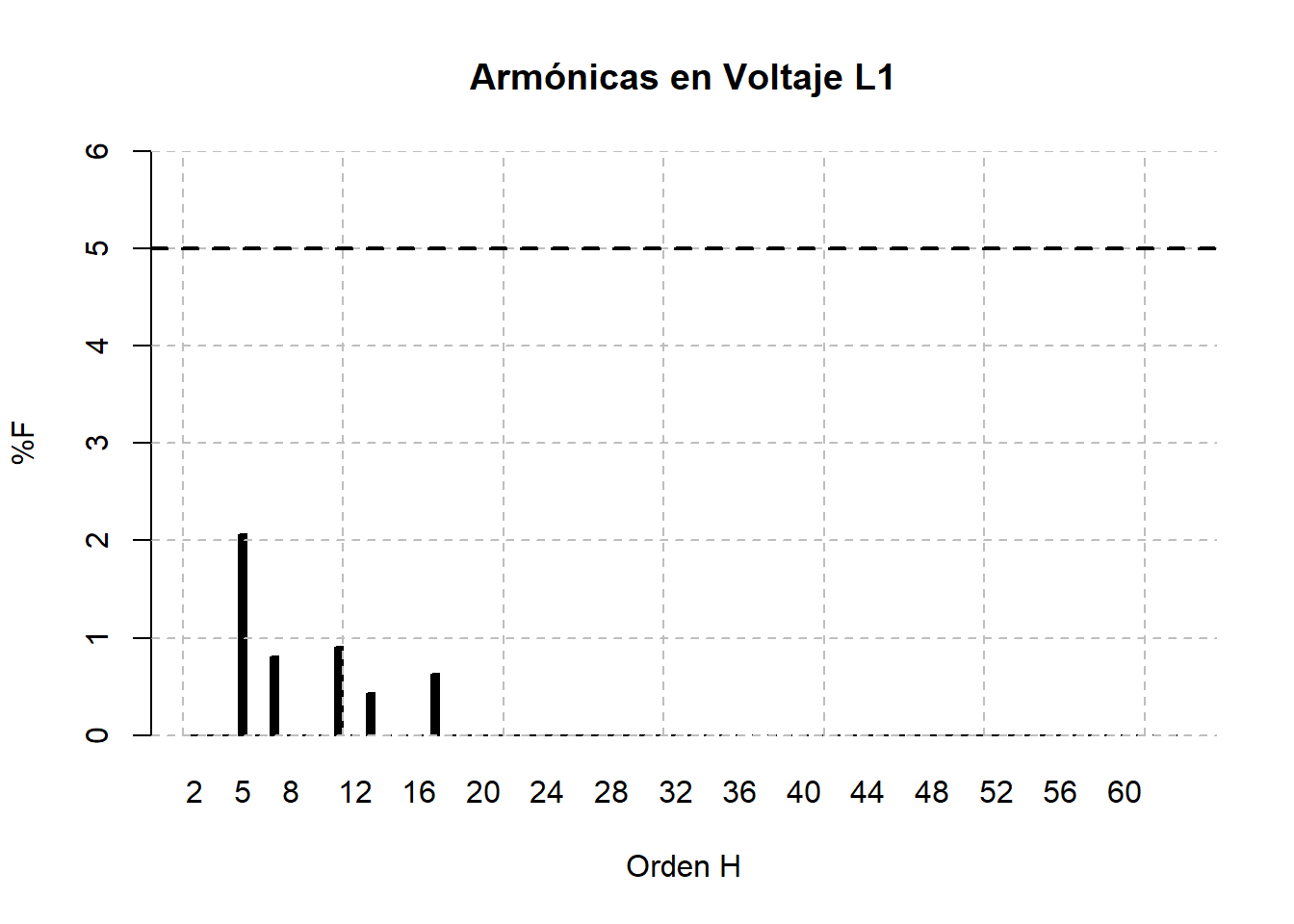

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.2 Min. :1.2 Min. :1.2
1st Qu.:1.6 1st Qu.:1.6 1st Qu.:1.6
Median :1.8 Median :1.8 Median :1.8
Mean :1.8 Mean :1.8 Mean :1.8
3rd Qu.:2.0 3rd Qu.:2.0 3rd Qu.:2.0
Max. :3.0 Max. :2.9 Max. :3.0

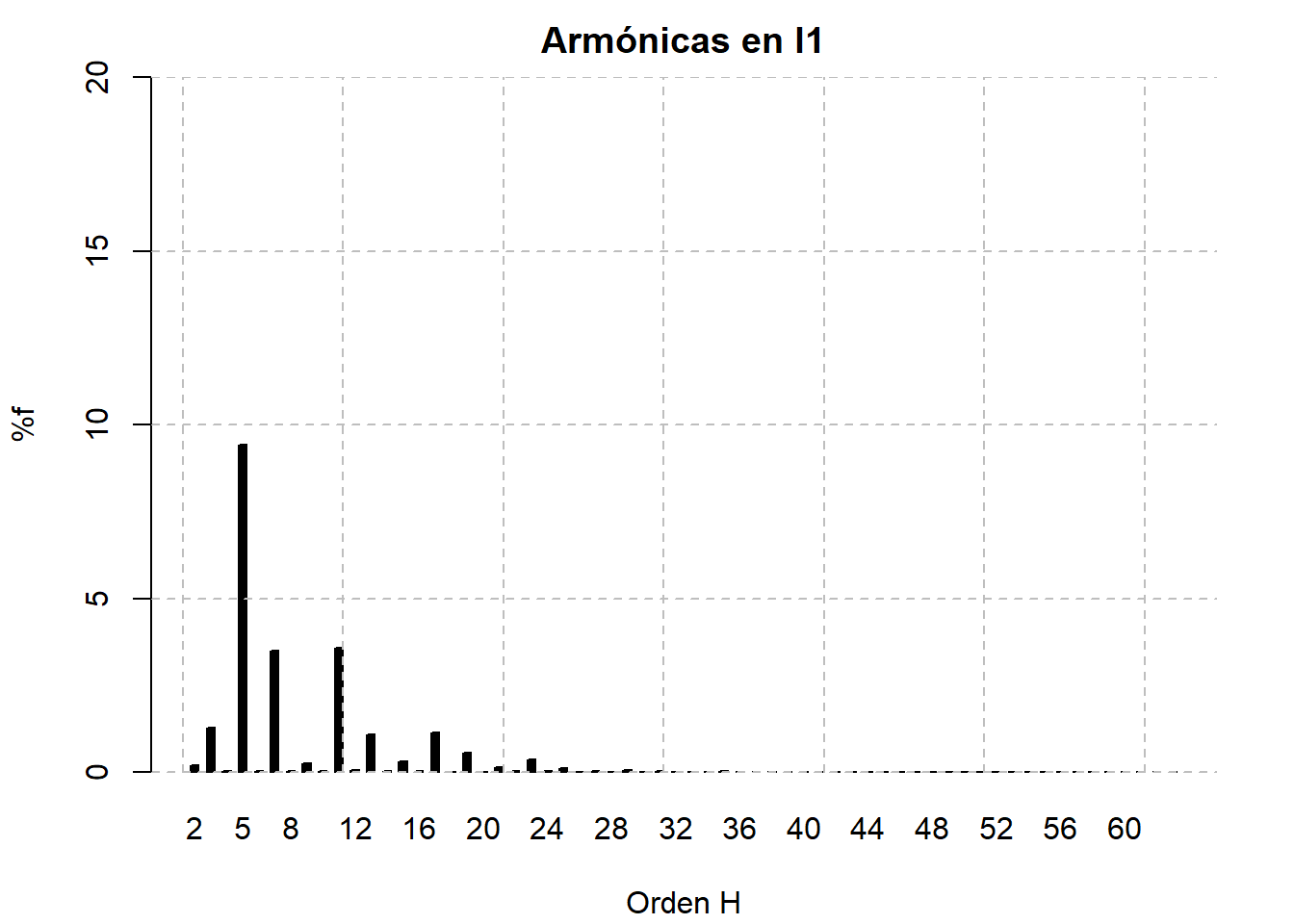

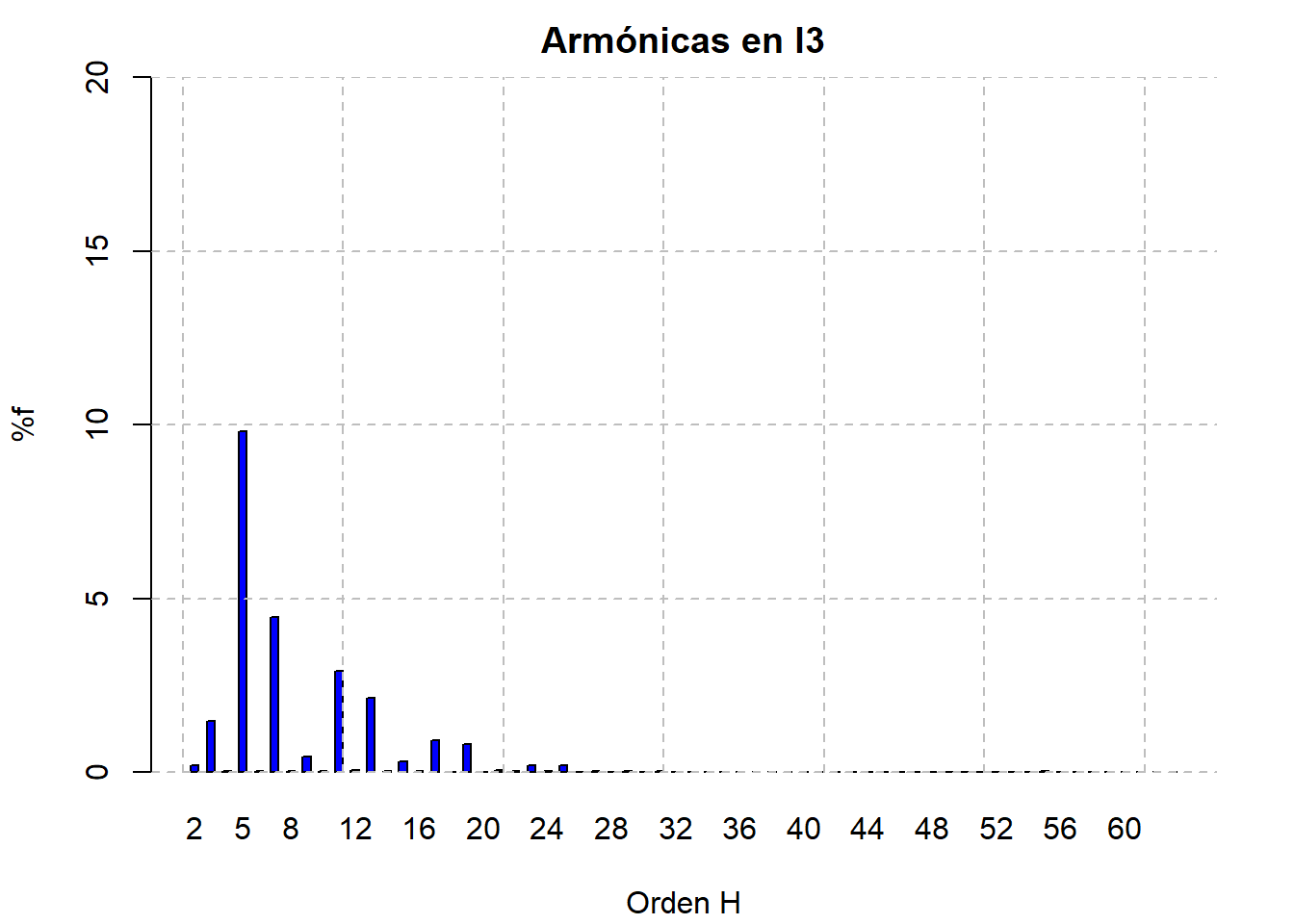

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0.0 Min. : 0.0 Min. : 0.0
1st Qu.: 4.6 1st Qu.: 4.2 1st Qu.: 4.6
Median : 5.1 Median : 4.8 Median : 5.3
Mean : 5.9 Mean : 5.5 Mean : 6.1
3rd Qu.: 5.6 3rd Qu.: 5.3 3rd Qu.: 5.8
Max. :15.3 Max. :18.3 Max. :18.6

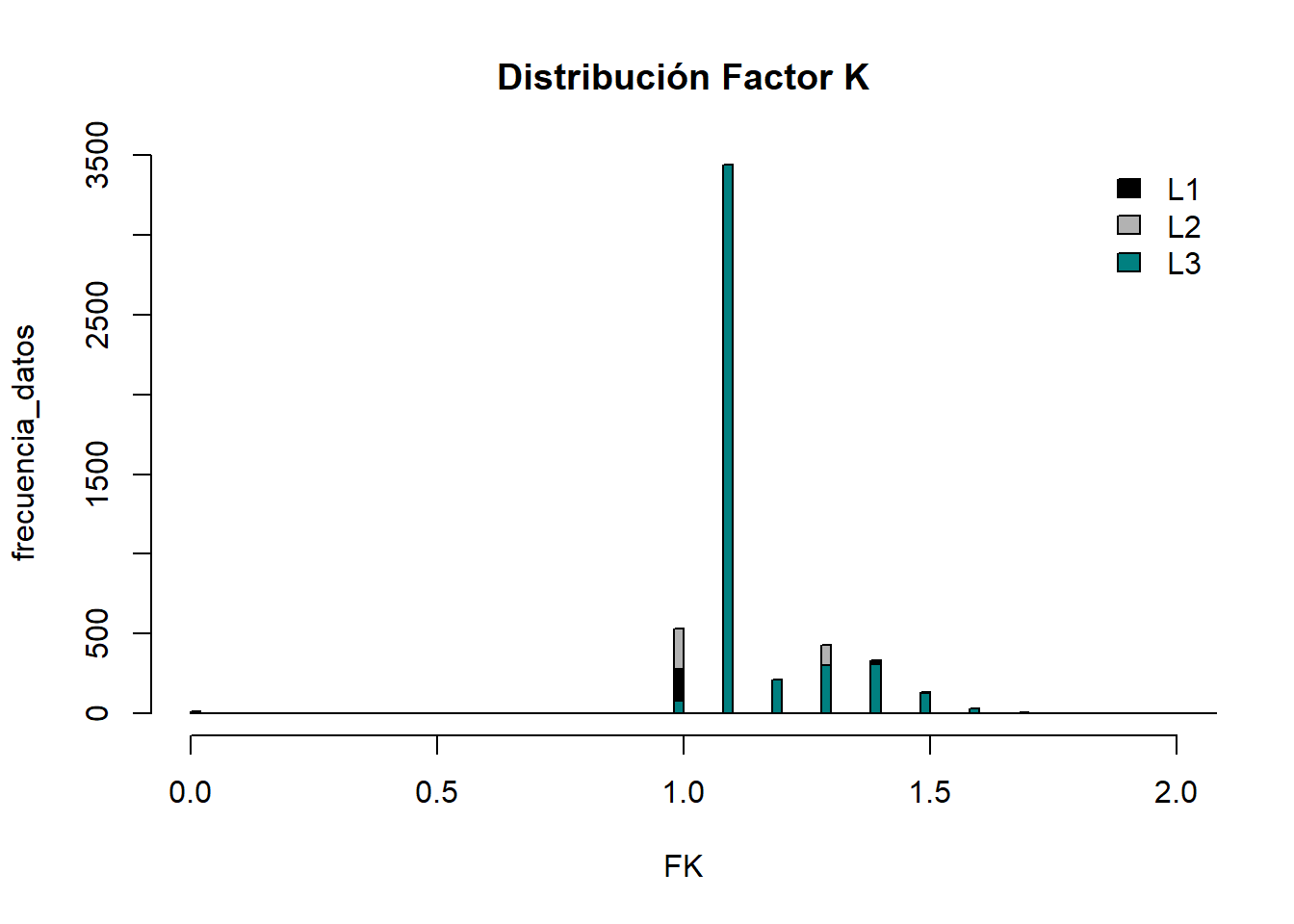

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :0.00 Min. :0.00 Min. :0.00
1st Qu.:1.10 1st Qu.:1.10 1st Qu.:1.10
Median :1.10 Median :1.10 Median :1.10
Mean :1.14 Mean :1.13 Mean :1.15
3rd Qu.:1.10 3rd Qu.:1.10 3rd Qu.:1.10
Max. :3.70 Max. :3.50 Max. :3.20
